سوپاپ های اطمینان چیست؟ (معرفی اطلاعاتی)

شیر اطمینان یک وسیله ایمنی صنعتی بسیار مهم است. به زبان ساده، مانند یک "شیر فشار فشار" خودکار عمل می کند. در اینجا یک توضیح نقطه به نقطه است سوپاپ های اطمینان :

1. عملکرد اصلی: حفاظت خودکار از فشار

•وظیفه اصلی شیر اطمینان این است که وقتی فشار داخل لوله، ظرف (مانند دیگ بخار یا مخزن تحت فشار) یا تجهیزات به طور غیرمنتظره ای به سطح خطرناکی می رسد، به طور خودکار و سریع باز شود.
با باز کردن، اجازه می دهد تا مایع اضافی (گاز، بخار یا مایع) به طور ایمن آزاد شود، بنابراین به سرعت فشار را کاهش می دهد.
•این مانند یک "سیل گیر ایمنی" در داخل سیستم است که از افزایش فشار نامحدود جلوگیری می کند.

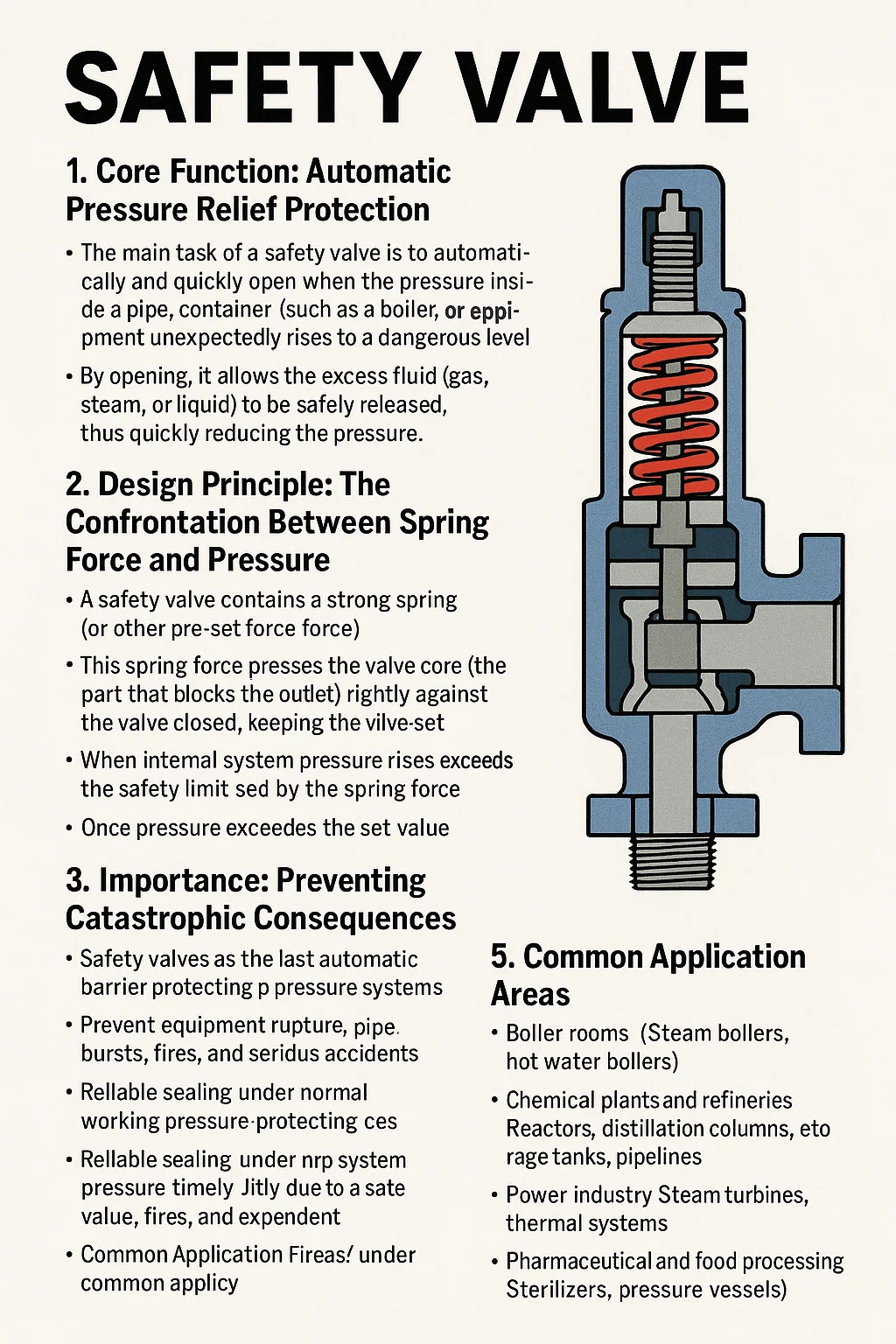

2. اصل طراحی: تقابل بین نیروی فنر و فشار

• یک شیر اطمینان معمولاً حاوی یک فنر قوی (یا نیروی از پیش تنظیم شده دیگر) است.
•این نیروی فنر، هسته سوپاپ (قسمتی که خروجی را مسدود می کند) را محکم به نشیمنگاه سوپاپ فشار می دهد و دریچه را بسته نگه می دارد.
•زمانی که فشار سیستم داخلی افزایش می یابد و از حد ایمنی تعیین شده توسط فنر فراتر می رود، نیروی ایجاد شده توسط فشار داخلی بر نیروی فنر غلبه می کند.
هنگامی که فشار از مقدار تنظیم شده (که ما آن را "فشار باز کردن" یا "فشار تنظیم شده" می نامیم) فراتر رفت، شیر فوراً باز می شود و شروع به آزاد کردن فشار می کند.

3. ویژگی های عملکردی کلیدی:

• باز شدن خودکار: به عملیات دستی یا برق نیاز ندارد. برای شروع عمل کاملاً به تغییر فشار سیستم متکی است. این برای نقش آن به عنوان "آخرین خط دفاع" بسیار مهم است.
•باز شدن کامل سریع: هنگامی که فشار به نقطه بحرانی می رسد، شیر در سریع ترین زمان ممکن به حداکثر موقعیت خود باز می شود تا به سریع ترین اثر کاهش فشار برسد.
•تخلیه کافی: دریچه تخلیه پس از باز شدن شیر به اندازه کافی بزرگ است تا اطمینان حاصل شود که مایع کافی در زمانی که فشار خارج از کنترل است تخلیه می شود و به طور موثر فشار را کاهش می دهد.
• بسته شدن خودکار: هنگامی که فشار سیستم به دلیل تخلیه (معمولاً کمی کمتر از فشار باز شدن) به زیر یک مقدار مطمئن می‌رسد، نیروی فنر مجدداً تسلط پیدا می‌کند و هسته سوپاپ را فشار می‌دهد و شیر دوباره تنظیم می‌شود. سپس تجهیزات می توانند با خیال راحت به کار خود ادامه دهند.
• آب بندی قابل اطمینان: تحت فشار کاری معمولی، شیر باید بدون نشتی محکم بسته شود تا از عملکرد و کارایی عادی سیستم اطمینان حاصل شود.

4. اهمیت: جلوگیری از عواقب فاجعه بار

• سوپاپ های ایمنی آخرین مانع خودکار هستند که از ایمنی سیستم های فشار محافظت می کنند. اگر یک مخزن تحت فشار (مانند دیگ بخار، راکتور یا مخزن ذخیره هوای فشرده) بدون شیر اطمینان بیش از حد تحت فشار قرار گیرد یا اگر شیر اطمینان از کار بیفتد، عواقب آن می تواند بسیار جدی باشد. با آزاد کردن فشار به موقع، می تواند به طور موثر از پارگی تجهیزات، ترکیدگی لوله، آتش سوزی و حتی حوادث جدی تر جلوگیری کند و از ایمنی شخصی، تجهیزات، اموال و محیط زیست محافظت کند.

5. زمینه های کاربردی مشترک:

• شیرهای ایمنی به طور گسترده در زمینه های مختلف صنعتی و عمرانی که شامل عملیات تحت فشار هستند، مانند:
•دیگ بخار: دیگ بخار، دیگ آب گرم.
•کارخانه ها و پالایشگاه های شیمیایی: راکتورها، ستون های تقطیر، مخازن ذخیره سازی، خطوط لوله.
• صنعت برق: توربین های بخار، سیستم های حرارتی.
• فرآوری دارویی و غذایی: استریل کننده ها، مخازن تحت فشار.
•سیستم های هوای فشرده: مخازن ذخیره هوا.
•سیستم های HVAC: چیلرها، مبدل های حرارتی.
•صنایع نفت و گاز: تجهیزات استخراج، حمل و نقل و ذخیره سازی.
