چگونه یک سوپاپ اطمینان را تست می کنید؟

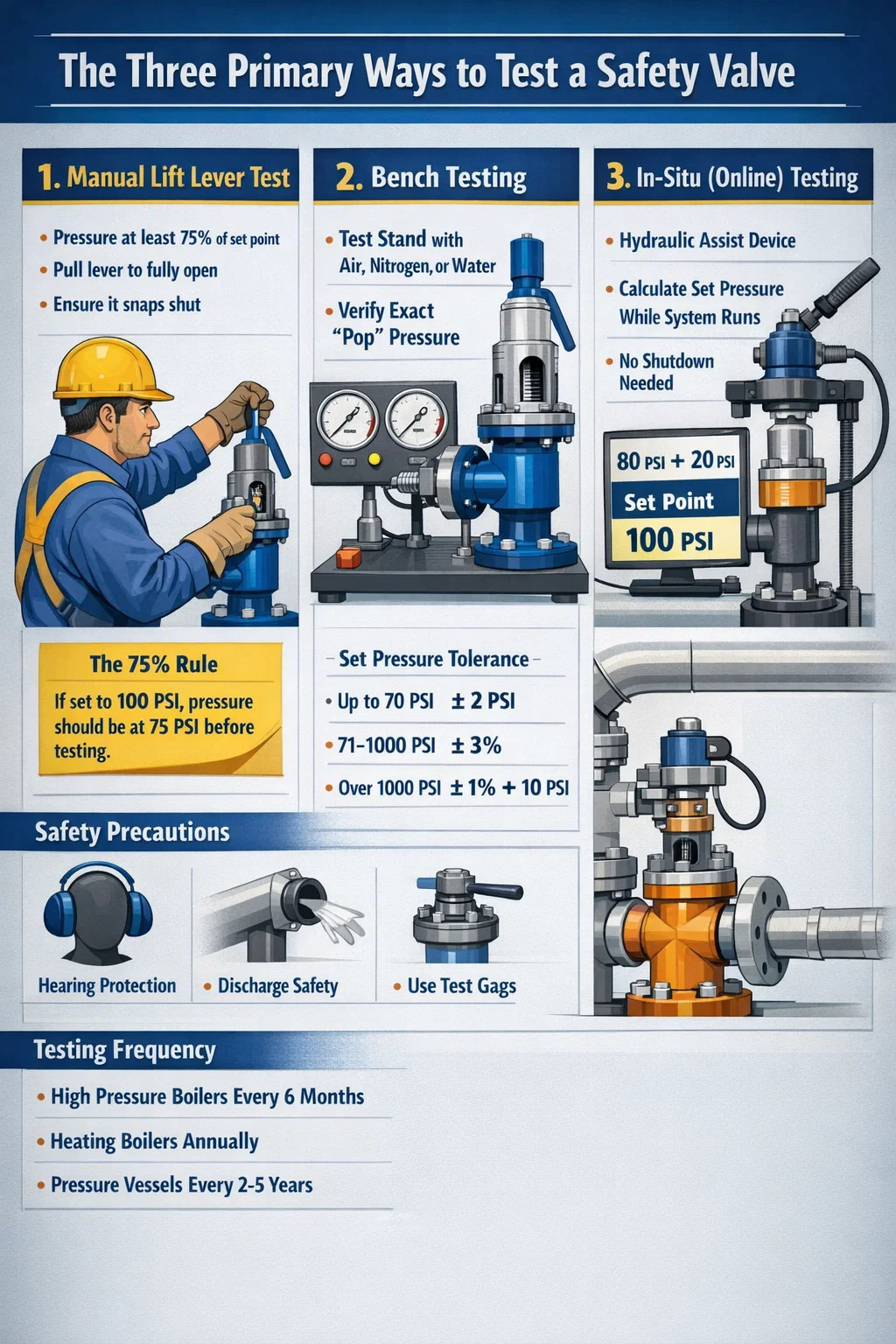

پاسخ سریع: سه روش اولیه برای تست الف شیر ایمنی

برای اطمینان از الف سوپاپ اطمینان به درستی کار می کند، باید با استفاده از یکی از سه روش اصلی آزمایش شود: تست بالابر دستی با استفاده از اهرم فیزیکی، تست نیمکت روی یک پایه تست اختصاصی، یا تست درجا (همچنین به عنوان تست آنلاین شناخته می شود) با استفاده از ابزارهای کمکی هیدرولیک با دقت بالا.

آزمایش صرفاً یک بررسی عملیاتی نیست. این یک الزام قانونی است. به عنوان مثال، ASME بخش VI و VII فواصل زمانی مشخصی را برای این آزمایش ها در نظر بگیرید تا از انسداد اجزای شیر به دلیل خوردگی یا تجمع مواد معدنی جلوگیری شود. بی توجهی به این روش ها می تواند منجر به شکست فاجعه بار در طول یک رویداد فشار بیش از حد شود.

روش 1: آزمایش اهرم بالابر دستی

این ابتدایی ترین شکل تأیید الف است سوپاپ اطمینان عملیاتی است. اکثر شیرآلات صنعتی مجهز به یک دسته دستی یا "اهرم آزمایشی" هستند که دقیقاً برای این منظور طراحی شده است.

قانون 75% برای تست دستی

هرگز نباید اهرم را روی یک سیستم سرد یا بدون فشار بکشید. اکثر سازندگان مشخص می کنند که فشار سیستم باید حداقل باشد 75 درصد فشار تنظیم شده قبل از اینکه اهرم کشیده شود به عنوان مثال، اگر شما سوپاپ اطمینان روی 100 PSI تنظیم شده است، سیستم باید قبل از آزمایش روی 75 PSI باشد. این فشار نیروی بالابر لازم را برای جلوگیری از کوبیدن دیسک سوپاپ به پایین و آسیب رساندن به سطوح ظریف نشیمن فراهم می کند.

• اهرم را به حالت کاملا باز بکشید.
• آن را برای چند ثانیه نگه دارید تا زباله ها خارج شوند.
• آن را رها کنید و مطمئن شوید که فوراً بدون نشتی بسته می شود.

روش 2: تست رومیزی (استاندارد طلایی)

تست رومیزی دقیق ترین راه برای بررسی دقیق فشار "پاپ" و فشار تنظیم مجدد a است سوپاپ اطمینان . این امر مستلزم برداشتن شیر از خط لوله و انتقال آن به کارگاه معتبر است.

تنظیم تست نیمکت

این شیر بر روی پایه آزمایشی نصب می شود که از هوا، نیتروژن یا آب برای شبیه سازی فشار سیستم استفاده می کند. تکنسین ها به آرامی فشار را افزایش می دهند تا اینکه سوپاپ اطمینان باز می شود.

روش 3: تست درجا یا آنلاین

برای کارخانه های بزرگ که خاموش کردن دیگ بخار بسیار گران است، تست درجا راه حل است. این روش از یک دستگاه هیدرولیک تخصصی برای بالا کشیدن میل سوپاپ در حالی که سیستم هنوز در حال کار است استفاده می کند.

نحوه کار محاسبات درجا

یک کامپیوتر محاسبه می کند سوپاپ اطمینان نقطه تنظیم با ترکیب فشار سیستم موجود با نیروی اعمال شده توسط ابزار هیدرولیک. به عنوان مثال، اگر سیستم در 80 PSI باشد و ابزار هیدرولیک نیرویی به ارزش 20 PSI برای پاپ کردن آن اعمال کند، فشار تنظیم شده روی 100 PSI تأیید می شود. این امکان تأیید را بدون رسیدن به فشار تنظیم شده کامل دیگ فراهم می کند و خطر را کاهش می دهد.

اقدامات احتیاطی حیاتی ایمنی در طول آزمایش

چون الف سوپاپ اطمینان انتشار خشونت آمیز و با صدای بلند است، برای محافظت از پرسنل باید از پروتکل های ایمنی خاصی پیروی کرد:

• حفاظت شنوایی: یک سوپاپ پاپ می تواند بیش از 120 دسی بل باشد.
• جهت تخلیه: اطمینان حاصل کنید که لوله تخلیه به دور از راهروها قرار دارد.
• نق زدن: اگر چندین دریچه را روی یک هدر آزمایش می کنید، از "تست gags" برای بسته نگه داشتن شیرهای دیگر استفاده می شود. هشدار بحرانی: هرگز گاگ را بیش از حد سفت نکنید، در غیر این صورت میل سوپاپ را خم خواهید کرد.

چه زمانی باید شیر ایمنی خود را تست کنید؟

تعداد دفعات آزمایش بستگی به شدت خدمات دارد. یک شیر در یک سیستم هوای پاک به توجه کمتری نسبت به شیر در یک خط شیمیایی خورنده نیاز دارد.

• دیگ بخار فشار قوی: اغلب نیاز به یک تست دستی در هر 6 ماه و تست فشار کامل سالانه.
• دیگ های گرمایش: معمولاً یک بار در سال قبل از شروع فصل گرما نیاز به بررسی دستی دارید.
• مخازن تحت فشار: فواصل بازرسی معمولا از 2 تا 5 سال بسته به قوانین حوزه قضایی محلی.
